PIPEMASTER - Drehvorrichtung für Hochdruckschläuche zur Rohrreinigung

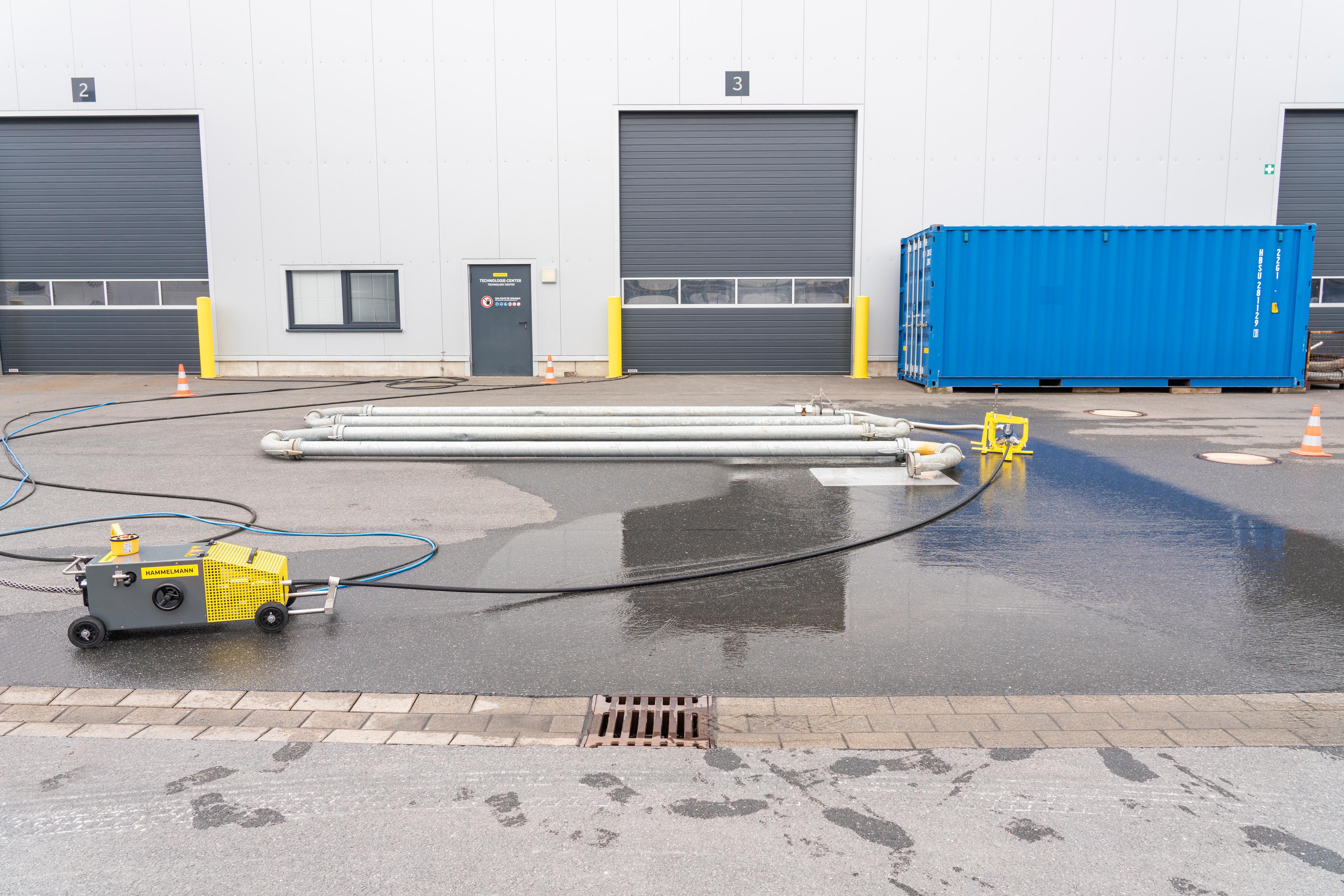

Der PIPEMASTER ist eine manuell bedienbare Drehvorrichtung für Hochdruckschläuche zum Reinigen von Rohren und Leitungen. Er wird in Kombination mit Reinigungsdüsen zum Entfernen von sowohl weichen als auch besonders harten Ablagerungen in geraden sowie gebogenen Rohren und Rohrleitungen eingesetzt.

Anders als bei selbstrotierenden Reinigungsdüsen, wird die Rotation durch die Drehbewegung des Hochdruckschlauches bewirkt. Aufgrund der geringen Drehzahlen des Hochdruckschlauches erleichtert der PIPEMASTER die Entfernung besonders harter Ablagerungen. Durch die unkomplizierte und sichere Handhabung vereinfacht das System auch fordernde Reinigungsaufgaben.

Höchste Sicherheit

Ansatzloses Reinigen

Stufenlos einstellbare Drehzahl

Einfaches Verstellen der Vorschubrichtung

Ausgelegt für Rohrleitungen bis 300 m

Reinigen über Rohrbrücken möglich

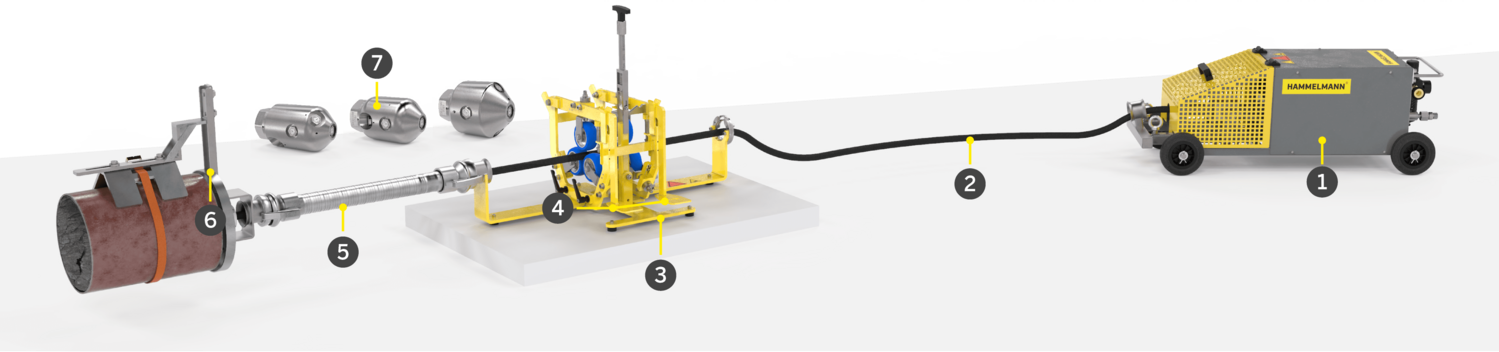

Komponenten im Überblick

PIPEMASTER Rohrreinigungssystem

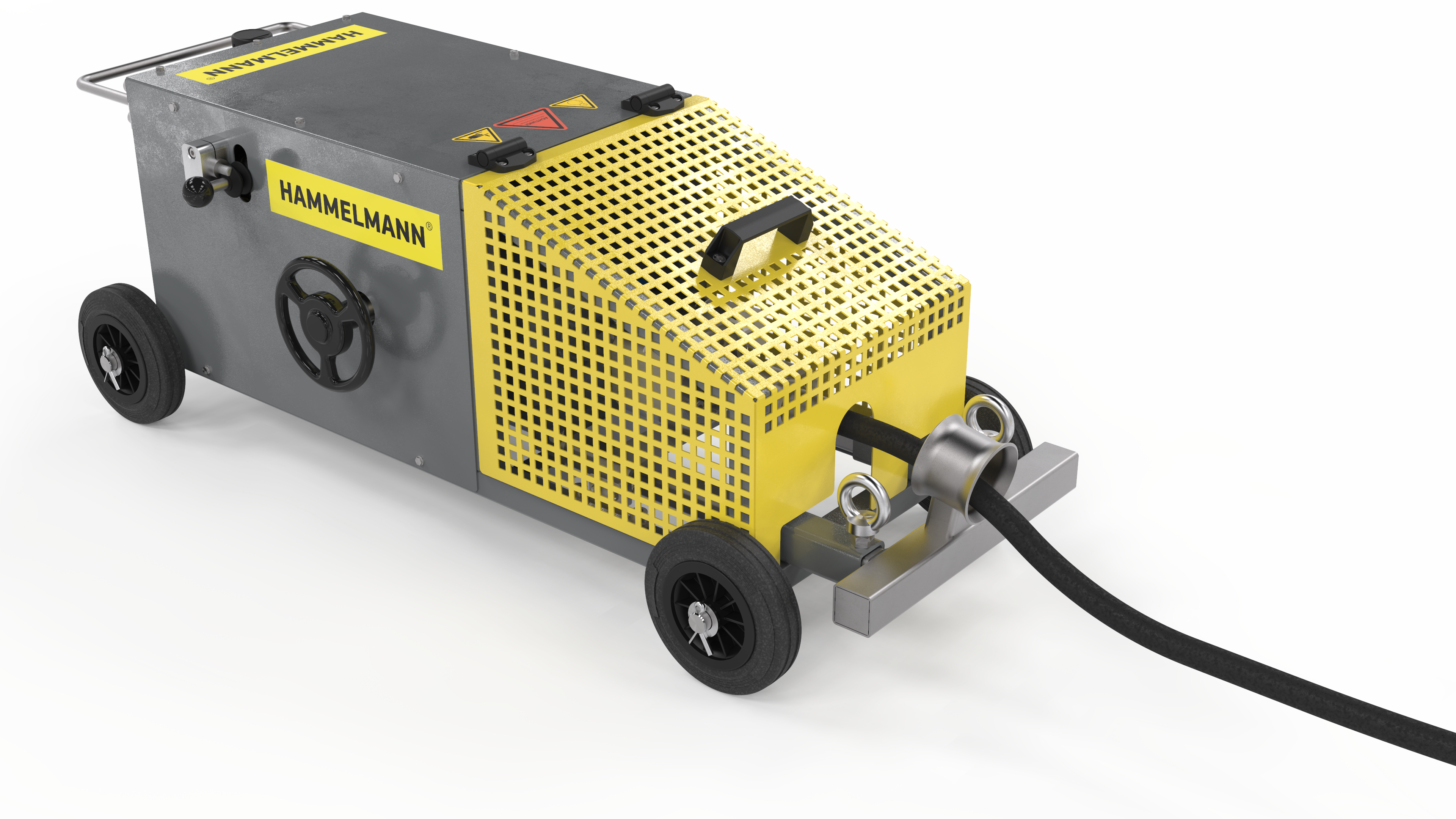

1. Drehvorrichtung

Die Drehvorrichtung ist für die Schlauchrotation zuständig. Das Getriebe ist pneumatisch angetrieben sowie stufenlos verstellbar.

2. Hochdruckschlauch

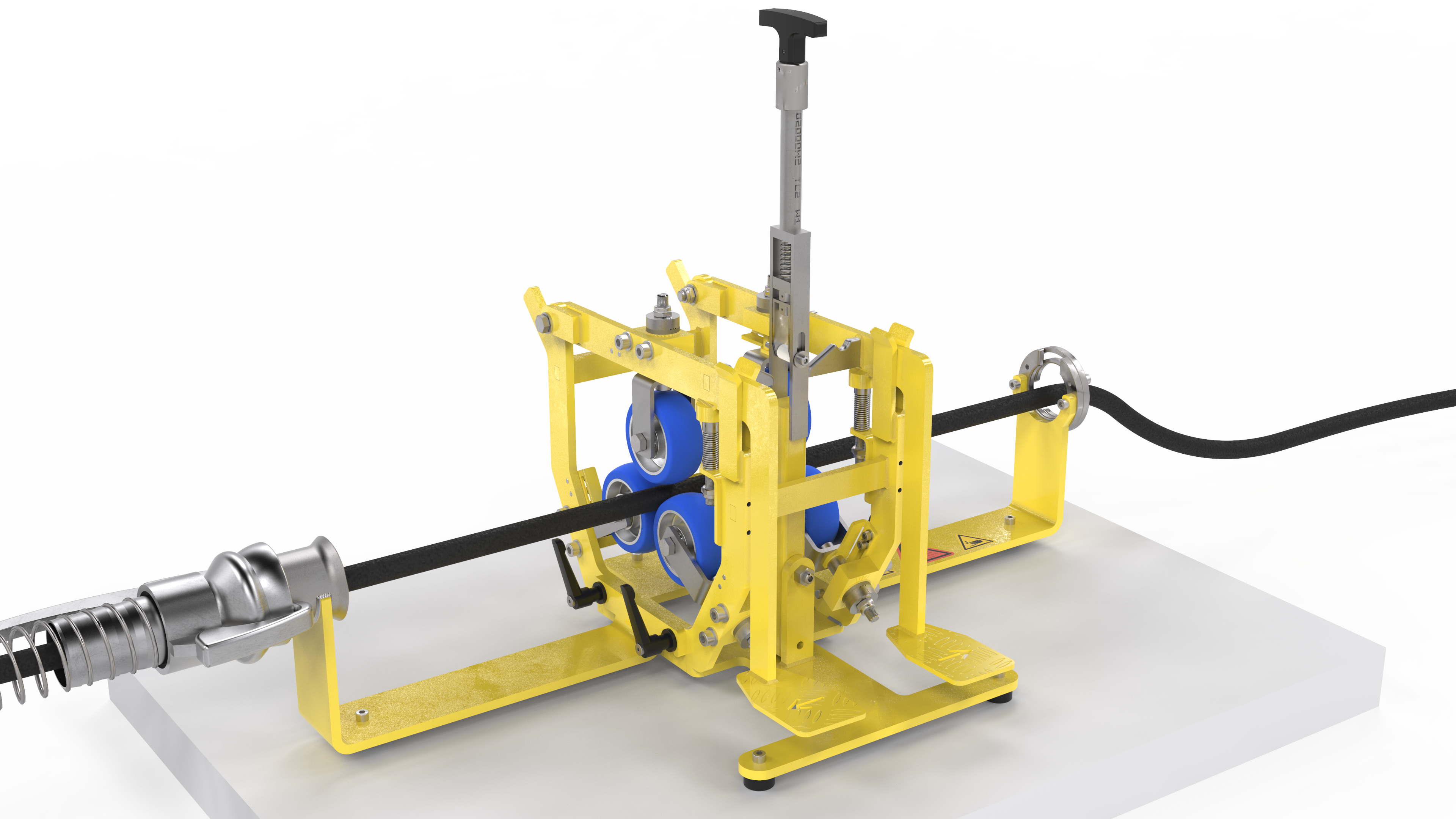

3. Vorschubeinheit

Durch die jeweilige Fußbedienung der Vorschubeinheit wird über die Rotation des Hochdruckschlauches der Vorschub erzeugt. Die Vorschubgeschwindigkeit kann über die Rasteinstellung der Andruckrollen in 10° Schritten angepasst werden.

4. Fußbedienung

5. Schutzschlauch

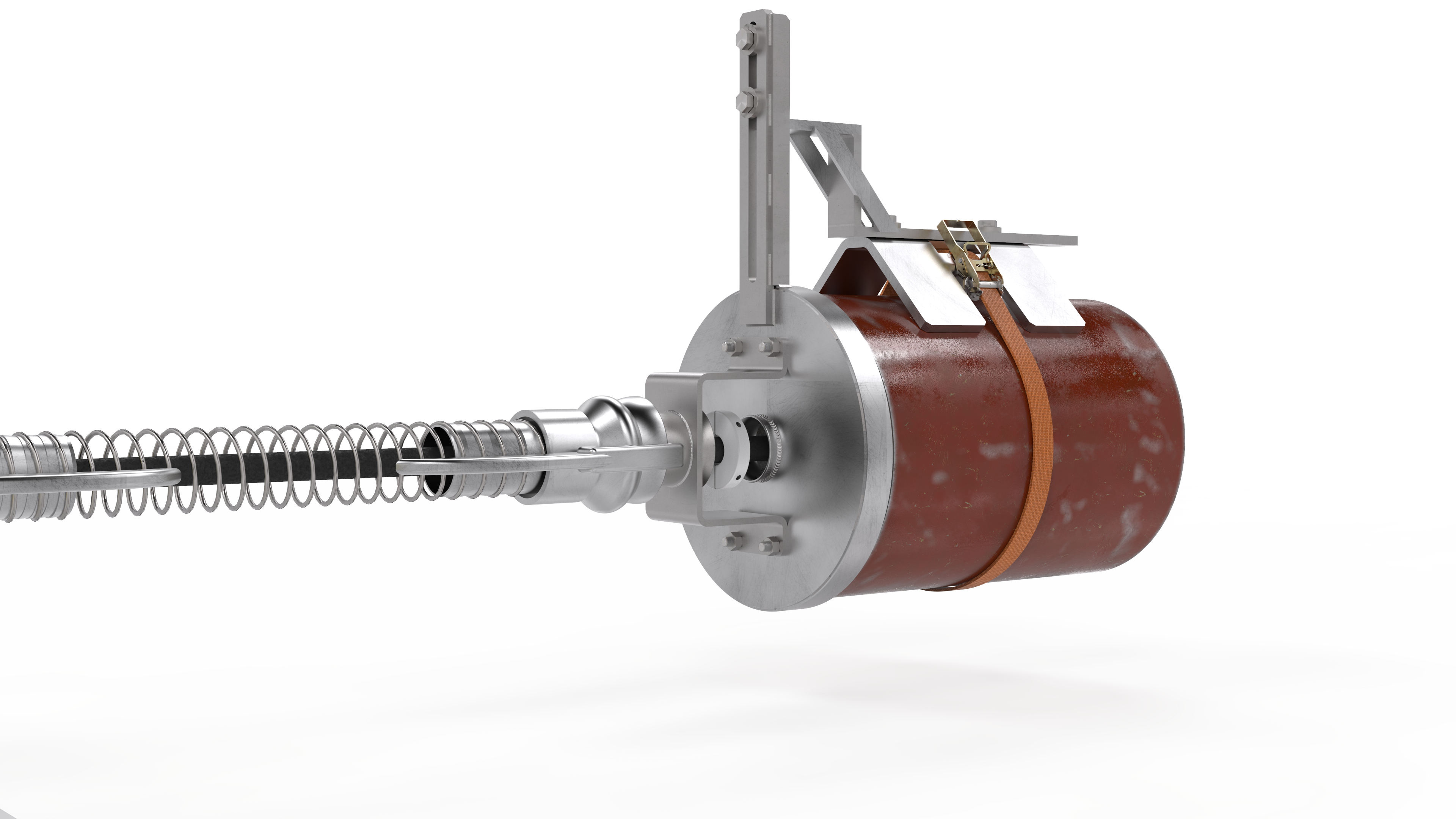

6. Fangvorrichtung

Die Fangvorrichtung ist mit einem Köcherrohr versehen, in der sich die Reinigungsdüse sicher und geschützt befindet. Von hier aus kann direkt mit Hochdruck gereinigt und Rohre ab dem ersten Zentimeter von Ablagerungen befreit werden.

7. Düsenhalter (variabel je nach Anwendung)

Funktionen
PIPEMASTER Rohrreinigungssystem

Drehdurchführung und Rutschkupplung

Unter der Schutzhaube befindet sich die sicher abgedeckte Drehdurchführung. Diese ist als DN13 und als DN20 Ausführung erhältlich und ermöglicht den Einsatz von Betriebsdrücken bis 3000 bar.

Die Rutschkupplung verhindert, dass bei einem Pumpenausfall der Schlauch über den Schmutz in der Rohrleitung läuft und beschädigt wird. Weiterhin lässt sie die Drehbewegung des Schlauches erst ab 300 bar zu. So wird erst bei Zuschaltung des Wasserdrucks der Schlauch in Rotation versetzt.

1. Drehdurchführung

2. Rutschkupplung

Vorschub und Rückzug des Hochdruckschlauches

Mit der Vorschubeinheit lässt sich der rotierende Hochdruckschlauch einfach in das Rohr hinein und auch wieder hinaus fahren. Dafür wird der Hebel aus der neutralen Stellung einfach entsprechend nach rechts oder links verstellt.

Hebel Richtung Drehvorrichtung: Rückzug aus dem Rohr
Hebel Richtung Rohrleitung: Vorschub in das Rohr

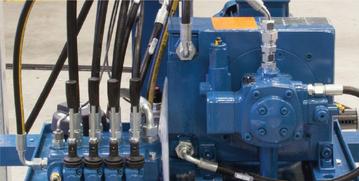

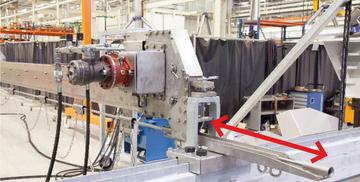

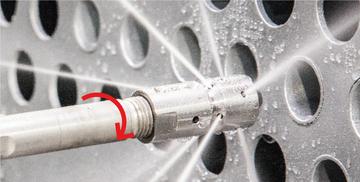

Weitere Varianten

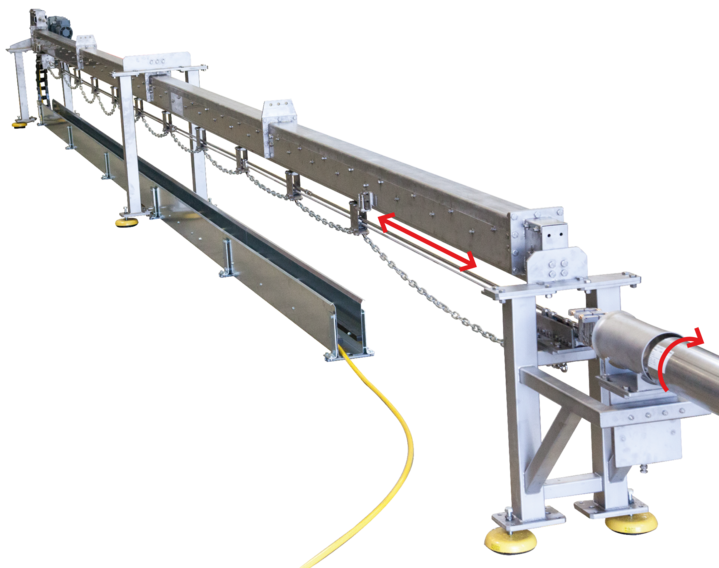

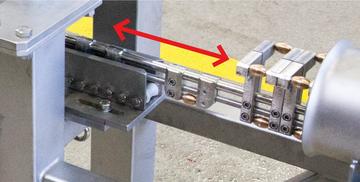

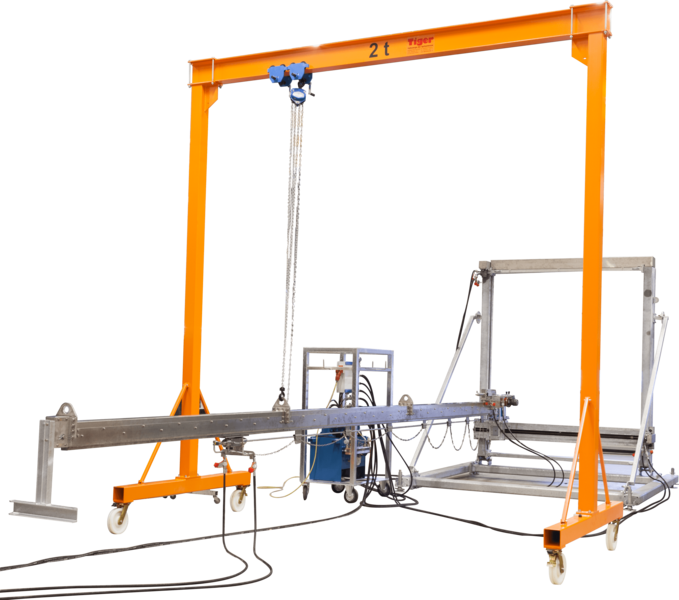

PIPEMASTER Bohrgestängereiniger

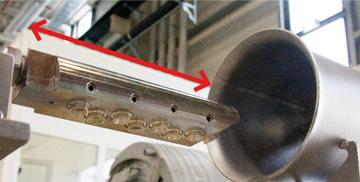

Der PIPEMASTER Bohrgestängereiniger ist zur Innenreinigung diverser Innendurchmesser geeignet. Ein Spritzbalken an einer Lanze fährt axial in das sich drehende Rohr ein.
